ラーメン構造「木造門型フレーム」の金物詳細

ラーメン構造「木造門型フレーム」では、専用オリジナル金物を使用しています。こちらでは、木造門型フレームの強度を左右する専用金物ついて、詳しくご紹介いたします。

↓柱頭接合部金物｜↓柱頭部　柱・梁接合部｜↓柱脚接合金物｜↓柱脚接合部（カットモデル）

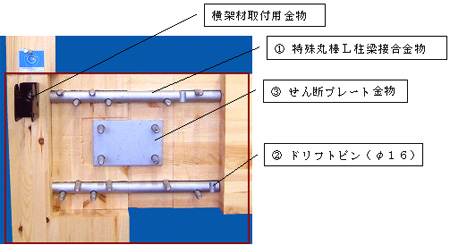

柱頭接合部金物

特殊丸棒L柱梁接合金物

ドリフトピン(16)

せん断プレート金物

柱頭部　柱・梁接合部

柱＝120×300
梁(標準)＝120×360

柱脚接合部（カットモデル）

柱脚接合金物

柱脚ボックス金物

柱脚ボックス金物と特殊丸棒Sホールダウン金物

柱脚金物を組上げた状態

柱脚金物部材一式
