■「木造門型リフォームフレーム」、急がれる木造住宅の耐震補強に！
耐震リフォームと同時に大空間・大開口を同時に創造する「リフォームフレーム」は、急がれる木造住宅の耐震補強とお客様の多様なニーズを共に叶えます。また、あらかじめ柱を立てて梁をせり上げ取り付けるので、施工も簡単、場所もとりません。 特許申請中
|
|
| |
|
|
| |
■「木造門型リフォームフレーム」の金物
| |
|
|
|
|
|
| |
|
|
|
|
柱部−梁との接合金物
柱寸法は105×180ｍｍ |
| |
|
|
|
|
|
| |
|
| |
|
|
|
|
|
| |
|
|
|
|
梁−柱との接合部
梁寸法は105×330ｍｍ |
| |
|
|
|
|
|
| |
|
| |
|
| |
|
|
|
|
柱脚金物−柱との接合
金物寸法は
180×105×125ｍｍ |
| |
|
|
|
|
|
|
|
|
| |
≫施工実例はこちら |
|
| |
|
|
| |
|
|
| |
■フレームの水平耐力
＞最大耐力 17.41KN 壁倍率換算 8.81倍/フレーム
＞短期水平耐力 10.97KN 壁倍率換算 5.60倍/フレーム
＞安全率考慮耐力 5.19KN 壁倍率換算 2.65倍/フレーム |
|
| |
|
|
| |
■フレーム部材
柱(RW)105×180、梁(RW)105×330
※既存のレギュラーフレームとの金物の相違
柱梁接合部において、特殊丸棒Lを分割タイプに変更、せん断プレート穴位置変更、柱脚部において、柱脚BOX金物180×105×125に変更、フレーム全体として、ドリフトピン５６本から60本に増加。 |
|
| |
|
|
| |
 |

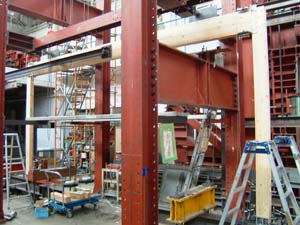

平成18年9月 (財)日本建築総合試験所にて高さ3.0m、スパン6.0mの実大実験を実施、既に強度は実証済みです。 |
|
|
 |
| |
